Čo robí DKD Large Cutting Taper WEDM prielom v presnom obrábaní?

Čo robí DKD Veľký rezný kužeľ WEDM prelomom v presnom obrábaní?

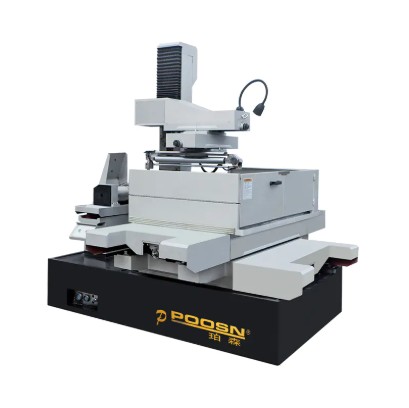

The DKD Veľký rezací kužeľový drôt EDM je prielomom v presnom obrábaní, pretože zásadne rozširuje to, čo dokáže obrábanie drôtovým elektrickým výbojom dosiahnuť pri jedinom nastavení. Dosahuje uhly skosenia až ± 45° na obrobkoch vyšších ako 500 mm, zachováva presnosť polohy v rozmedzí ± 0,003 mm pri pracovnom zaťažení presahujúcom 3 000 kg a znižuje zlomenie drôtu až o 60 % vďaka adaptívnej kontrole vybíjania. — schopnosti, ktoré žiadny konvenčný stroj WEDM nedokáže simultánne replikovať. Pre výrobcov pracujúcich v leteckom a kozmickom priemysle, pri výrobe ťažkých foriem, extrúznych nástrojoch a výrobe veľkoformátových foriem tento stroj jednoducho nevylepšuje existujúce riešenia. Vďaka tomu je možné vyrobiť predtým nemožné geometrie a váhy obrobkov bez ohrozenia rozmerovej integrity alebo kvality povrchu.

The significance of this cannot be overstated. Presné obrábanie už dlho čelí zásadnému kompromisu: čím väčší a geometricky zložitejší je obrobok, tým ťažšie je dodržať tolerancie na úrovni mikrónov. Technológia WEDM bola historicky obmedzená na menšie, tenšie obrobky s miernymi požiadavkami na kužeľ. Stroj DKD prelomí tento kompromis tým, že skonštruuje každý podsystém – základňu stroja, vedenie drôtu v UV osi, preplachovací okruh, generátor impulzov a CNC riadenie – podľa špecifických požiadaviek na veľké presné rezanie s vysokým kužeľom. Výsledkom je stroj, ktorý poskytuje presnosť triedy EDM s jemným drôtom v rozsahu, ktorý sa predtým spájal s oveľa hrubšími metódami rezania.

Tento článok skúma každý z technických a praktických rozmerov, vďaka ktorým je DKD Large Cutting Taper WEDM skutočným technickým prielomom. Zahŕňa konštrukčný návrh stroja, systém kužeľového rezania, inteligenciu riadenia, technológiu preplachovania, vedenie drôtu, vhodnosť aplikácie a celkové náklady na vlastníctvo – so špecifickými údajmi a príkladmi výroby.

Hlavný problém: Prečo bol WEDM s veľkým kužeľom vždy ťažký

Aby sme ocenili, čo stroj DKD dosahuje, stojí za to pochopiť technické výzvy, ktoré sťažovali WEDM s veľkým kužeľom tak dlho. Wire EDM works by eroding electrically conductive material using controlled electrical discharges between a thin wire electrode and the workpiece. Drôt sa nedotýka priamo obrobku – je oddelený malou medzerou vyplnenou dielektrickou tekutinou a k odstraňovaniu materiálu dochádza prostredníctvom energie uvoľnenej rýchlymi, presne načasovanými elektrickými impulzmi.

Keď je drôt držaný dokonale vertikálne, tento proces je dobre pochopiteľný a vysoko kontrolovateľný. Výbojová medzera je rovnomerná po celej dĺžke drôtu, preplachovanie je symetrické a geometria rezu je predvídateľná. Ale keď sa drôt nakloní, aby sa odrezal kužeľ, všetko sa zmení. Geometria medzery sa stáva asymetrickou – vstupný bod a výstupný bod drôtu sú horizontálne posunuté, niekedy o desiatky milimetrov na vysokých obrobkoch. Distribúcia výboja pozdĺž nakloneného drôtu sa stáva nerovnomerným. Účinnosť oplachovania prudko klesá, pretože dielektrická kvapalina nemôže byť rovnomerne nasmerovaná do šikmej reznej zóny. Napätie drôtu sa ťažšie udržiava, pretože dráha drôtu mení tvar so zmenou uhla skosenia počas kontúrovacích operácií.

Na obrobku, ktorý je vysoký 100 mm, 15° kužeľ vytvára horizontálny posun približne 27 mm medzi vstupom a výstupom drôtu. To sa dá zvládnuť. Na obrobku, ktorý je vysoký 500 mm s 30° kužeľom, sa horizontálne odsadenie blíži k 290 mm. V takom rozsahu sa problémy dramaticky znásobujú. Drôt sa ohýba pod vlastnou asymetriou napätia. Výboj sa koncentruje v strede drôtu a nie je distribuovaný rovnomerne. Preplachovací tlak aplikovaný na trysky sotva dosiahne stred zóny rezu. Povrchová úprava sa zhoršuje, geometrická presnosť trpí a miera lámavosti drôtu stúpa.

To je dôvod, prečo má väčšina výrobcov WEDM historicky obmedzenú schopnosť skosenia na malé uhly – zvyčajne ±3° až ±15° – a stredné výšky obrobku. Prekročenie týchto limitov so štandardným strojom má za následok nepredvídateľné výsledky: rozmerové chyby, drsné povrchové úpravy, časté lámanie drôtu a prerezané vrstvy dostatočne hrubé na to, aby ohrozili únavový výkon kritických komponentov. DKD Large Cutting Taper WEDM bol navrhnutý špeciálne na vyriešenie týchto problémov nie postupným zlepšovaním, ale prepracovaním stroja od základov podľa požiadaviek na rezanie veľkých kužeľov.

Štrukturálny základ: Základňa stroja a konštrukcia rámu

Presné obrábanie začína konštrukčným základom stroja. Any vibration, thermal expansion, or mechanical deflection in the machine frame translates directly into positional error at the cutting wire. Pre rezanie veľkých kužeľov na ťažkých obrobkoch je to obzvlášť dôležité, pretože rezné sily – hoci sú v absolútnom vyjadrení malé v porovnaní s frézovaním alebo brúsením – pôsobia asymetricky v rámci širokého pracovného priestoru stroja a vytvárajú momenty, ktorým štandardné liatinové rámy nedokážu adekvátne odolávať.

Stroj DKD využíva a žulovo-kompozitná strojová základňa ktorý ponúka niekoľko významných výhod oproti bežnej liatinovej konštrukcii. Granitový kompozit má špecifický koeficient tlmenia približne osem až desaťkrát vyšší ako liatina, čo znamená, že vibrácie z podlahy dielne, blízkych strojov alebo vlastných servopohonov stroja sú absorbované oveľa rýchlejšie, než aby rezonovali štruktúrou a prejavovali sa ako zvlnenie povrchu na hotovom diele.

Rovnako dôležitá je tepelná stabilita. Liatina má koeficient tepelnej rozťažnosti približne 11 µm/m·°C. Na osi stroja s dĺžkou 1 000 mm spôsobuje zmena teploty len o 1 °C rozšírenie o 11 µm – viac ako trojnásobok presnosti polohovania uvádzanej strojom. Žulový kompozit má koeficient tepelnej rozťažnosti približne 5–6 µm/m·°C, čo je zhruba polovičný koeficient v porovnaní s liatinou, čo znamená, že tepelný posun pri typických teplotných výkyvoch v dielni je úmerne znížený. Stroj tiež obsahuje vo svojom CNC algoritmy tepelnej kompenzácie, ktoré monitorujú teplotu vo viacerých bodoch konštrukcie stroja a aplikujú korekcie v reálnom čase na polohy osí, čím ďalej znižujú vplyv tepelných zmien na presnosť dielu.

Konštrukcia stĺpika a mostíka je navrhnutá s analýzou konečných prvkov na optimalizáciu pomeru tuhosti k hmotnosti, čím sa zaisťuje, že hlava osi UV – ktorá sa musí pohybovať, aby vytvorila uhly skosenia – nezavádza zistiteľné vychýlenie vo vedení drôtu, aj keď je umiestnená v maximálnom odsadení. Samotný pracovný stôl je vyrobený s rebrovanou konštrukciou, ktorá rozdeľuje hmotnosť obrobku po celej ploche stola, čím zabraňuje lokalizovanému vychýleniu pod ťažkými nástrojovými doskami alebo blokmi matrice.

Kombinácia týchto štrukturálnych možností znamená, že 2 500 kg kalený oceľový zápustkový blok, ktorý sedí na stole stroja, nevytvára žiadne merateľné skreslenie geometrie stroja a že dlhé programy rezania bežiace 20 alebo 30 hodín bez dozoru nehromadia pozičný posun, keď teplota v dielni kolíše cez deň aj v noci.

Systém vedenia drôtu UV-Axis: Ako sa dá dosiahnuť zúženie ±45°

Schopnosť kužeľového rezania akéhokoľvek stroja WEDM je určená konštrukciou a presnosťou jeho UV-osového systému – mechanizmu, ktorý nezávisle pohybuje horným vedením drôtu vzhľadom na spodné vedenie drôtu, aby sa vytvoril kontrolovaný sklon drôtu. V štandardnom stroji WEDM je UV-os sekundárnym systémom naočkovaným na stroj určený predovšetkým na priame rezanie. Jeho rozsah pohybu je obmedzený, presnosť polohovania je skromná a jeho schopnosť udržiavať konzistentné napätie drôtu v celom rozsahu kužeľa je ohrozená primárnymi konštrukčnými prioritami stroja.

Stroj DKD zaobchádza s UV osou ako s primárnym konštrukčným prvkom, ktorý je rovnako dôležitý ako os XY. Horná zostava vedenia drôtu je namontovaná na úplne nezávislej UV osi s lineárne motorové pohony na oboch osiach U a V. Lineárne motory eliminujú vôľu, poddajnosť a tepelnú citlivosť pohonov s guľôčkovou skrutkou, poskytujú polohovacie rozlíšenie 0,1 µm a obojsmernú opakovateľnosť lepšiu ako 0,5 µm. To je dôležité, pretože počas kontúrovacej operácie s neustále sa meniacim uhlom skosenia musí UV os vykonať stovky malých korekcií polohy za sekundu, aby sa zachoval správny sklon drôtu, keď sa os XY pohybuje cez krivky a rohy. Akékoľvek oneskorenie alebo nepresnosť odozvy osi UV vytvára chyby uhla skosenia, ktoré sa prejavujú ako geometrická odchýlka na povrchu hotového dielu.

The wire guide design itself is another critical element. Pri veľkých uhloch kužeľa drôt vychádza zo spodného vedenia v strmom sklone a vstupuje do horného vedenia z podobne strmého uhla na opačnej strane. Štandardné okrúhle vodidlá drôtu vytvárajú koncentrované kontaktné napätie na drôte v týchto extrémnych uhloch, čo spôsobuje únavu drôtu a zvyšuje riziko zlomenia. Stroj DKD používa vodidlá drôtu potiahnuté diamantom s tvarovanou kontaktnou geometriou, ktorá rozdeľuje kontaktné napätie pozdĺž dlhšieho oblúka kontaktu drôtu, čím sa znižuje lokalizovaná koncentrácia napätia a predlžuje sa životnosť drôtu až o 40 % pri extrémnych uhloch kužeľa v porovnaní s konvenčnými konštrukciami vodidiel.

Rozsah pohybu osi UV na stroji DKD je navrhnutý tak, aby sa dosiahlo ±45° zúženie na obrobkoch do výšky 500 mm. Na 500 mm obrobku ± 45° vyžaduje offset osi UV ± 500 mm – obrovský rozsah, ktorý si vyžaduje mechanicky robustnú štruktúru osi UV a CNC riadenie schopné koordinovať štvorosový simultánny pohyb (X, Y, U, V) so synchronizáciou na úrovni mikrosekúnd. Riadiaci systém DKD to rieši pomocou špeciálneho pohybového interpolátora, ktorý vypočítava polohy osi UV ako súvislú funkciu polohy osi XY a geometrie obrobku, čím zaisťuje, že uhol drôtu plynule prechádza každým segmentom zložitého obrysu bez uhlových diskontinuít, ktoré by sa inak javili ako povrchové defekty na hraniciach segmentov.

Adaptívny pulzný generátor: Udržiavanie stability vybíjania v rôznych podmienkach

Proces elektrického výboja je srdcom EDM a jeho stabilita priamo určuje rýchlosť rezania, povrchovú úpravu a integritu drôtu. Pri rezaní s veľkým kužeľom je udržiavanie stability výboja podstatne náročnejšie ako pri priamom rezaní, pretože geometria medzery, podmienky oplachovania a napätie drôtu sa neustále menia so zmenou uhla drôtu. Impulzný generátor navrhnutý pre stabilné rovné rezanie bude produkovať nepravidelný výboj v podmienkach veľkého kužeľa, čo vedie k oblúku, zlomeniu drôtu a poškodeniu povrchu.

Stroj DKD obsahuje an adaptívny generátor impulzov ktorý pracuje na zásadne odlišnom princípe ako bežné EDM generátory impulzov. Adaptívny generátor namiesto poskytovania pevného pulzného tvaru vlny a spoliehania sa na operátora, že vyberie vhodné parametre pre daný materiál a geometriu, nepretržite monitoruje napätie, prúd a časovacie charakteristiky výbojovej medzery pri vzorkovacej frekvencii niekoľkých megahertzov. Používa tieto údaje v reálnom čase na klasifikáciu každého jednotlivého výboja buď ako produktívnu iskru, skrat, oblúk alebo otvorenú medzeru, a upravuje časovanie impulzov, energiu a polaritu na báze impulzu po impulze, aby sa maximalizoval podiel produktívnych iskier a zároveň sa eliminovali škodlivé javy elektrického oblúka.

Táto schopnosť je obzvlášť dôležitá pri rezaní s veľkým kužeľom, pretože účinnosť odstraňovania nečistôt sa výrazne líši pozdĺž dĺžky drôtu. V blízkosti vstupných a výstupných bodov, kde sú umiestnené preplachovacie dýzy, sú nečistoty účinne odstránené a medzera zostáva čistá. V stredných častiach dlhého nakloneného drôtu je akumulácia nečistôt vyššia a podmienky miestnej medzery majú tendenciu ku skratu. Adaptívny generátor deteguje tieto lokálne skratové tendencie z napäťového podpisu jednotlivých impulzov a reaguje okamžitým znížením energie impulzu v danej výbojovej zóne, čím sa zabráni hromadeniu vodivých mostíkov, ktoré by inak spôsobili pretrhnutie drôtu.

Praktický výsledok je taký rýchlosť rezu v režime veľkého kužeľa sa udržiava na 85–90 % rýchlosti priameho rezu pre rovnaký materiál a priemer drôtu – výrazné zlepšenie oproti bežným strojom, ktoré často strácajú 40 – 60 % rýchlosti rezania pri práci s uhlom kužeľa nad 20°, pretože operátor musí manuálne znížiť energiu impulzu, aby sa predišlo pretrhnutiu drôtu. Adaptívny generátor tiež umožňuje stroju rezať materiály, ktoré sú obzvlášť citlivé na nestabilitu výboja, ako sú kompozity z karbidu a polykryštalického diamantu, pod uhlom skosenia, ktoré by na neadaptívnom stroji nebolo možné.

Dvojsmerné vysokotlakové preplachovanie: Riešenie problému s úlomkami pri veľkých uhloch skosenia

Preplachovanie – proces dodávania dielektrickej kvapaliny do reznej zóny na odstránenie erodovaných častíc, chladenie drôtu a obrobku a udržiavanie čistoty medzier – je jedným z najviac podceňovaných faktorov výkonu WEDM. Pri priamom rezaní je preplachovanie jednoduché: horná a spodná tryska sú koaxiálne s drôtom a kvapalina prúdi symetricky cez medzeru zhora nadol. Keď sa uhol kužeľa zväčšuje, táto symetria sa postupne rúca a účinnosť splachovania sa rýchlo zhoršuje.

Na 45° kužele s 500 mm obrobkom je horná tryska odsadená takmer o 500 mm od spodnej trysky v horizontálnej rovine. Kvapalina vytlačená z hornej dýzy na vstupnom bode nedosiahne výstupný bod šikmého rezu – prúdi pozdĺž naklonenej dráhy drôtu a vystupuje cez medzery v bočnej stene obrobku. Centrálna oblasť nakloneného drôtu funguje v podmienkach silného splachovacieho hladovania, čo spôsobuje hromadenie nečistôt, lokalizované prehrievanie, hrubé pretavené vrstvy a nakoniec zlomenie drôtu.

Stroj DKD to rieši pomocou a dvojsmerný splachovací systém s premenlivým tlakom ktorý zahŕňa nezávisle ovládané horné a spodné dýzy schopné otáčania tak, aby zosúladili svoj smer prúdu so skutočným uhlom sklonu drôtu. Namiesto vystreľovania tekutiny zvisle nadol, ako to robí pevná dýza, sa dýzy DKD otáčajú, aby nasmerovali tekutinu pozdĺž osi drôtu, čím sa zabezpečí, že prúd prenikne do naklonenej reznej zóny a nebude sa rozptyľovať proti bočnej stene obrobku.

Okrem smerového ovládania je preplachovací tlak automaticky upravovaný CNC medzi 0,5 a 18 bar v závislosti od výšky obrobku, typu materiálu, uhla kužeľa a aktuálnej fázy rezu. Počas hrubého rezania, kde je veľký objem úlomkov, sa tlak zvýši, aby sa zachovala čistota medzery. Počas dokončovacích rezov, kde je kritická integrita povrchu, sa tlak zníži, aby sa zabránilo hydraulicky vyvolaným vibráciám drôtu, ktoré by zhoršovali drsnosť povrchu. Toto riadenie dynamického tlaku je koordinované s adaptívnym riadením generátora impulzov, takže oba systémy reagujú súčasne na zmeny podmienok medzery.

Výsledkom je a hrúbka pretavenej vrstvy pod 3 µm aj pri maximálnych uhloch skosenia – hodnota, ktorá spĺňa požiadavky na integritu povrchu špecifikácií komponentov leteckého priemyslu a eliminuje potrebu povrchovej úpravy po EDM vo väčšine aplikácií. Na konvenčných strojoch pracujúcich pod veľkými uhlami kužeľa hrúbka pretavenej vrstvy často presahuje 15–20 µm, čo si vyžaduje dodatočné brúsenie alebo leštenie, ktoré zvyšuje čas a náklady.

Dielektrický systém tiež obsahuje viacstupňový filtračný okruh s primárnymi papierovými filtrami, sekundárnymi jemnými filtrami a lôžkom z iónomeničovej živice, ktoré udržuje odolnosť voči vode na 50–100 kΩ·cm. Udržiavanie merného odporu v tomto rozsahu je rozhodujúce pre stabilitu výboja – voda, ktorá je príliš čistá (vysoký merný odpor) produkuje príliš energetické výboje, ktoré erodujú drôt a zanechávajú drsné povrchy, zatiaľ čo voda, ktorá je príliš vodivá (nízky merný odpor) spôsobuje predčasný kolaps pulzu a znižuje účinnosť rezania. Filtračný systém DKD automaticky monitoruje merný odpor a upravuje regeneračné cykly iónovej výmeny tak, aby sa udržal cieľový rozsah bez zásahu operátora.

Systém riadenia drôtu: Kontrola napätia, navliekanie a účinnosť spotreby

Riadenie drôtových elektród zahŕňa všetko od spôsobu podávania drôtu zo zásobnej cievky, cez vodiaci systém až po navíjací mechanizmus – a má priamy vplyv na kvalitu rezu, prevádzkyschopnosť stroja a prevádzkové náklady. Pri rezaní s veľkým kužeľom je vedenie drôtu náročnejšie ako pri priamom rezaní, pretože naklonená dráha drôtu vytvára nerovnomerné rozloženie napätia: napätie je vyššie v ohybových bodoch blízko vodidiel a nižšie v strede rozpätia. Ak napätie nie je presne kontrolované, drôt rezonuje na špecifických frekvenciách, ktoré sa objavujú ako periodické povrchové vzory na hotovom diele.

Stroj DKD využíva a systém riadenia napätia drôtu s uzavretou slučkou so snímačom silomeru, ktorý meria skutočné napätie drôtu na hornom vedení a dodáva tieto informácie do servoriadeného napínacieho valca. Systém udržuje napätie drôtu v rozmedzí ±0,3 N od nastavenej hodnoty v celej cievke – aj keď sa priemer cievky zmenšuje a dynamika odvíjania drôtu sa mení, a dokonca aj keď sa geometria dráhy drôtu mení s meniacimi sa uhlami kužeľa. Táto úroveň konzistencie napätia je približne trikrát pevnejšia, než akú môžu dosiahnuť mechanické napínacie zariadenia na konvenčných strojoch.

Systém navliekania drôtu je plne automatický a je schopný navliekať cez počiatočný otvor s priemerom len 0,6 mm bez pomoci operátora. Po pretrhnutí drôtu – udalosti, ktorá sa na DKD vyskytuje oveľa menej často ako na konvenčných strojoch, ale ktorá nie je úplne eliminovateľná – sa stroj automaticky stiahne do bodu zlomu, vyčistí koniec drôtu a navlečie cez štartovací otvor, potom pokračuje v rezaní zo správnej polohy. Tento proces trvá v priemere približne 90 sekúnd v porovnaní s 5 – 10 minútami pri ručnom navliekaní, čo je primárny režim na mnohých konkurenčných strojoch.

Spotreba drôtu je významným prevádzkovým nákladom vo výrobných prostrediach WEDM. Typický veľkoformátový stroj WEDM, ktorý pracuje nepretržite, môže spotrebovať 15 – 25 kg drôtu za týždeň, za cenu 15 – 30 USD za kilogram v závislosti od typu drôtu. Optimalizácia napätia stroja DKD a adaptívna kontrola vybíjania redukujú zbytočné posúvanie drôtu – jav, pri ktorom nestabilné podmienky vybíjania spúšťajú stroj, aby podával čerstvý drôt rýchlejšie, než je skutočne potrebné na rezanie. Zobrazujú sa terénne údaje z výrobných zariadení zníženie spotreby drôtu o 22-31% v porovnaní so strojmi bez týchto ovládacích prvkov, čo na stroji bežiacom 5 000 hodín ročne znamená ročnú úsporu káblov vo výške 8 000 – 15 000 USD v závislosti od typu a ceny drôtu.

Stroj je vhodný pre drôty s priemerom od 0,1 mm do 0,3 mm a je kompatibilný s mosadzným drôtom, pozinkovaným drôtom a vysokovýkonným drôtom s difúznym žíhaním. Mosadzný drôt sa zvyčajne používa na hrubovacie operácie, kde je prioritou rýchlosť rezania. Pozinkovaný drôt poskytuje lepšiu povrchovú úpravu pri dokončovacích priechodoch vďaka nižšiemu bodu topenia a lepšiemu riadenému správaniu sa pri odparovaní. Difúzne žíhaný drôt ponúka najlepšiu kombináciu pevnosti a rezného výkonu pre ťažké materiály, ako je karbid a titán, a presný systém riadenia napätia stroja DKD plne využíva vlastnosti týchto prémiových typov drôtov bez problémov s lámaním drôtu, ktoré ich robia nepraktickými na menej výkonných strojoch.

CNC riadiaci systém: inteligencia, automatizácia a efektívnosť programovania

Riadiaci systém CNC je integrujúcou inteligenciou stroja DKD – koordinuje pohyb osi, riadenie vybíjania, preplachovanie, napnutie drôtu a interakciu operátora do koherentného systému, ktorý je schopný a praktický na prevádzku. Stroj s brilantným hardvérom, ale zle navrhnutým riadiacim systémom zaostáva za svojím potenciálom a frustruje operátorov; riadiaci systém DKD je navrhnutý tak, aby robil opak.

Riadiaca platforma beží na operačnom systéme v reálnom čase s dobou cyklu riadenia pohybu 125 mikrosekúnd, čo zaisťuje, že aktualizácie polohy osi a príkazy riadenia výboja sú synchronizované na submikrosekundovú presnosť. Táto úroveň koordinácie časovania je nevyhnutná pre kontúrovanie s veľkým zúžením, kde sa osi X, Y, U a V musia pohybovať súčasne s konzistentnými pomermi rýchlosti, aby sa udržal konštantný uhol drôtu cez krivky, prechody a rohy.

Riadiaci softvér obsahuje automatický algoritmus kompenzácie rohov, ktorý predvída geometrickú chybu spôsobenú oneskorením drôtu – tendenciu drôtu zatúžiť sa za naprogramovanou dráhou počas zmien smeru. Pri priamom rezaní je kompenzácia rohov dobre pochopeným problémom štandardných riešení. Pri rezaní veľkých kužeľov sa kompenzácia rohov stáva štvorrozmernou, pretože offset osi UV mení efektívnu charakteristiku vychýlenia drôtu pri každom uhle kužeľa. Algoritmus kompenzácie rohov ovládača DKD berie do úvahy uhol kužeľa, napätie drôtu, výšku obrobku a rýchlosť rezania súčasne, čím sa vytvára ostrosť rohov, ktorá je konzistentná v celom rozsahu kužeľa, a nie degradácia pri extrémnych uhloch.

Riadiaci systém akceptuje import geometrie DXF a IGES priamo z rozhrania dotykovej obrazovky stroja, čím sa eliminuje potreba samostatnej pracovnej stanice CAM pre väčšinu úloh. Operátor vyberie importovanú geometriu, určí uhol kužeľa, výšku obrobku, materiál, typ drôtu a požiadavku na povrchovú úpravu a riadenie automaticky vygeneruje rezací program s príslušnými nábehovými a výbehovými pohybmi, viacprechodovými stratégiami a prechodmi parametrov. Pre zložité diely vyžadujúce rôzne uhly skosenia v rôznych oblastiach podporuje ovládanie špecifikáciu skosenia segment po segmente s automatickou interpoláciou pri prechodoch.

Riadenie tiež spravuje technologickú databázu stroja — knižnicu testovaných rezných parametrov pre stovky kombinácií materiálu, drôtu a povrchovej úpravy. Tieto parametre sú výsledkom rozsiahleho testovania vo výrobnom závode a sú neustále zdokonaľované zabudovaným monitorovaním procesov v stroji, ktoré zaznamenáva údaje o reznom výkone pre každú úlohu a využíva štatistickú analýzu na identifikáciu zlepšení parametrov. Informujú o tom operátori v produkčnom prostredí čas programovania nových dielov sa skráti o 60–70 % v porovnaní s konvenčnými kontrolami WEDM, ktoré vyžadujú manuálny výber parametrov a opakované testovacie rezy.

Porovnanie výkonu: Veľký rezný kužeľ DKD WEDM vs. priemyselné štandardy

Nasledujúca tabuľka porovnáva kľúčové výkonové parametre DKD Large Cutting Taper WEDM s typickými high-end štandardnými WEDM strojmi a konvenčnými veľkoformátovými WEDM strojmi dostupnými na trhu. Toto porovnanie ilustruje špecifické rozmery, v ktorých stroj DKD poskytuje skôr prelomový výkon než postupné zlepšovanie.

Údaje v tabuľke odrážajú zverejnené špecifikácie a nezávislé merania v teréne od používateľov z výroby. Výhoda stroja DKD je najvýraznejšia v kombinácii maximálneho uhla kužeľa, výšky obrobku pri tomto maximálnom uhle a presnosti – žiadny iný stroj vo svojej triede neposkytuje súčasne všetky tri pri produkčne realizovateľných rezných rýchlostiach. Výhoda hrúbky pretavenej vrstvy je obzvlášť významná pre letecké a medicínske aplikácie, kde je post-EDM povrchová úprava regulovanou požiadavkou na kvalitu.

Priemyselné aplikácie: Kde stroj DKD vytvára skutočnú výrobnú výhodu

Možnosti DKD Large Cutting Taper WEDM sa premietajú do výhod výroby betónu v celom rade priemyselných odvetví. Pochopenie týchto aplikácií objasňuje, prečo sú špecifikácie stroja dôležité nad rámec špecifikačného listu.

Výroba komponentov pre letectvo a obranu

Komponenty letectva a kozmonautiky často vyžadujú zložité vonkajšie profily s presnými uhlami ponoru, najmä tvary koreňov turbínových lopatiek, konštrukčné konzoly a upevňovacie prvky draku lietadla. Tieto komponenty sa často vyrábajú z materiálov ako Inconel 718, titán Ti-6Al-4V a vysokopevnostné nástrojové ocele – všetky sú náročné na konvenčné obrábanie a ideálne sa hodia na EDM. Schopnosť stroja DKD rezať ± 45° kužeľ v Inconel 718 vo výške 500 mm s presnosťou ± 0,003 mm a pretavenou vrstvou pod 3 µm znamená, že jedľové koreňové profily turbínových lopatiek možno rezať v jedinom nastavení bez toho, aby sa predtým vyžadovali viaceré operácie upínania. Jeden letecký dodávateľ oznámil zníženie počtu operácií pre štrbinu pre kotúč turbíny zo štyroch (hrubé frézovanie, polodokončovacie frézovanie, EDM a brúsenie) na dve (hrubé frézovanie a DKD WEDM), čím sa skrátil celkový čas dielčieho cyklu o 38 %.

Výroba ťažkých razníc a progresívnych razníc

Progresívne razidlá pre panely karosérií automobilov a konštrukčné komponenty patria medzi najnáročnejšie aplikácie WEDM z hľadiska veľkosti obrobku, tvrdosti materiálu a geometrickej zložitosti. Zápustkové dosky majú zvyčajne hrúbku 400 – 600 mm, vytvrdené na 58 – 62 HRC a vyžadujú presné kužeľové vôle razníka a matrice – často s uhlom skosenia 20 – 30° pre prvky držania polotovaru a orezané časti. Na konvenčných strojoch si tieto kužeľovité prvky vyžadujú viacero nastavení s rôznymi orientáciami upínacích prostriedkov, z ktorých každá predstavuje svoju vlastnú akumuláciu polohových chýb. Stroj DKD reže všetky kužeľové prvky v jedinej orientácii obrobku, pričom zachováva priestorové vzťahy medzi prvkami s presnosťou ± 0,003 mm a eliminuje chyby pri premiestňovaní upínacieho prípravku 0,01 – 0,02 mm, ktoré sú primárnym zdrojom nesúladu matrice pri prístupoch s viacerými nastaveniami.

Vytláčacie lisovacie nástroje

Hliníkové a medené vytláčacie lisovnice predstavujú jedinečnú výzvu: profil lisovnice musí zahŕňať nosné plochy, uhly reliéfu a geometrie zvarovej komory, ktoré vyžadujú rôzne uhly skosenia v rôznych hĺbkach v rámci toho istého bloku lisovnice – a bloky lisovníc môžu mať hrúbku 150–400 mm. Schopnosť stroja DKD špecifikovať premenlivé uhly kužeľa pozdĺž dráhy rezu v kombinácii s jeho schopnosťou výšky obrobku z neho robí jedinú platformu WEDM, ktorá dokáže obrábať kompletné vytláčacie nástroje so všetkými ich kužeľovitými funkciami v jedinom nastavení. Pre výrobcov vytláčaných hliníkových profilov, ktorí vyrábajú profily okenných rámov a konštrukčné profily, táto schopnosť eliminovala potrebu outsourcovať kritické kužeľové prvky lisovníc do špecializovaných dielní na EDM, čím sa práca preniesla do vlastných rúk a skrátil sa čas dodania lisovnice o 40–50 %.

Zdravotnícke pomôcky a nástroje na implantáty

Nástroje zdravotníckych pomôcok – formy pre ortopedické implantáty, rezné nástroje pre minimálne invazívne nástroje a matrice pre implantovateľné upevňovacie komponenty – vyžadujú pri výrobe niektoré z najprísnejších rozmerových tolerancií a noriem integrity povrchu. Komponenty implantátov v kobalt-chrómových a titánových zliatinách musia spĺňať normy ISO 5832 pre biokompatibilitu, ktorá okrem iných požiadaviek obmedzuje hrúbku pretavenej vrstvy a vyžaduje špecifické hodnoty drsnosti povrchu. Menej ako 3µm pretavená vrstva stroja DKD a schopnosť povrchovej úpravy Ra 0,2µm na týchto materiáloch znamená, že nástroje možno dodať s toleranciou ťahania bez operácií leštenia a leptania, ktoré sú v súčasnosti štandardnou praxou po konvenčnom EDM, čím sa ušetrí 4–8 hodín následného spracovania na nástroj.

Bezpilotná prevádzka a efektívnosť výroby

Aby presný obrábací stroj poskytoval maximálnu hodnotu vo výrobnom prostredí, musí byť schopný spoľahlivej bezobslužnej prevádzky – počas nocí, víkendov a zmien zmien bez toho, aby vyžadoval neustálu pozornosť operátora. WEDM je v zásade vhodný pre bezobslužnú prevádzku, pretože proces rezania je bezkontaktný a vynaložené sily sú zanedbateľné. V praxi však pretrhnutie drôtu, poruchy závitovania a problémy s dielektrickým systémom historicky obmedzili praktickú bezobslužnú dobu chodu strojov WEDM na niekoľko hodín, kým je potrebný zásah.

Kombinácia adaptívneho riadenia vybíjania stroja DKD (ktorá zabraňuje udalostiam nestability medzery, ktoré spôsobujú väčšinu zlomení drôtu), automatického navliekania drôtu (ktoré sa zotavuje z prerušenia bez zásahu operátora), kapacity viaccievkového drôtu (ktorá umožňuje nepretržitú prevádzku 24–36 hodín bez výmeny drôtu) a automatizovaného riadenia dielektrika (ktoré udržuje odpor a teplotu bez manuálneho nastavovania) umožňuje skutočne praktickú bezodkladnú prevádzku 20 – 4 hodín rezania.

Správa používateľov produkcie miera využitia stroja 85 – 92 % počas 30-dňových období vrátane plánovanej údržby. Pre porovnanie, konvenčné stroje WEDM v podobných výrobných prostrediach zvyčajne dosahujú 60–75 % využitie v dôsledku vyššej miery pretrhnutia drôtu, častejších požiadaviek na manuálne zásahy a dlhších časov nastavenia medzi jednotlivými úlohami. Pri typických nákladoch na hodinu stroja WEDM vo výške 80 – 150 $ za hodinu, samotné zlepšenie využitia predstavuje 40 000 – 120 000 $ ročne v obnovenej kapacite na stroj.

Riadiaci systém zahŕňa možnosť vzdialeného monitorovania, ktorá umožňuje operátorom a dozorom kontrolovať stav stroja, priebeh rezania a alarmové stavy zo smartfónu alebo tabletu. Alarmové upozornenia sa odosielajú prostredníctvom SMS alebo e-mailu, keď je potrebný zásah, čím sa zabezpečí, že prestoje stroja sú minimalizované aj počas období bez obsluhy. Vzdialený monitorovací systém tiež zaznamenáva údaje o reze, aby bolo možné sledovať kvalitu, čo je užitočné pre zákazníkov v oblasti letectva a medicíny, ktorí požadujú dokumentáciu, že diely boli vyrobené v rámci špecifikovaných parametrov procesu.

Celkové náklady na vlastníctvo: dlhodobý finančný prípad

Veľký rezací kužeľ DKD WEDM prináša vyššie obstarávacie náklady ako štandardné stroje WEDM – zvyčajne o 30–60 % viac ako špičkové konvenčné stroje v závislosti od konfigurácie. Pre mnohých kupujúcich je táto predbežná prémia hlavnou prekážkou pri zvažovaní. Analýza celkových nákladov na vlastníctvo počas päťročného výrobného horizontu však zvyčajne ukazuje výrazne odlišný obraz.

Cenové výhody sa spájajú v niekoľkých dimenziách. Úspora spotreby drôtu o 22 – 31 % znižuje ročné náklady na drôt o 8 000 – 15 000 USD. Znížené lámanie drôtu a automatické prevliekanie obnoví 200 – 400 hodín produktívneho strojového času ročne, ktorý by sa inak stratil pri manuálnom zásahu – v hodnote 16 000 – 60 000 USD pri typických strojových sadzbách. Eliminácia operácií s viacerými nastaveniami pre funkcie s veľkým kužeľom znižuje náklady na upínacie prostriedky, prácu pri nastavovaní a čas pohybu dielu, čím sa ušetrí 15 – 25 % celkových nákladov úlohy na ovplyvnenú prácu. A možnosť preniesť si predtým externe kritické kužeľové operácie interne eliminuje prémie za outsourcing, ktoré sú zvyčajne o 40 – 80 % vyššie ako interné náklady na obrábanie.

Keď sa tieto prevádzkové výhody spočítajú a obstarávacia cena poistného sa amortizuje počas piatich rokov, stroj DKD zvyčajne dosahuje nižšie päťročné celkové náklady na vlastníctvo ako štandardný stroj o 15–25 % vo výrobných prostrediach, kde rezanie s veľkým kužeľom predstavuje viac ako 30 % pracovného zaťaženia. V prostrediach, kde je práca s veľkým zúžením primárnou aplikáciou, je výhoda ešte väčšia.

Náklady na údržbu počas päťročného obdobia sú porovnateľné alebo nižšie ako pri konvenčných strojoch napriek vyššej počiatočnej zložitosti DKD, pretože lineárne motorové pohony na UV osi nemajú žiadne mechanické komponenty podliehajúce opotrebovaniu (žiadne guľôčkové skrutky, žiadne ložiská v hnacom ústrojenstve) a žulový kompozitný základ nevyžaduje žiadne pravidelné škrabanie ani zarovnávanie. Intervaly výmeny vodidiel sú predĺžené vďaka dizajnu vodiacej lišty s diamantovým povlakom a automatizovaný systém riadenia dielektrika znižuje prácu s chemikáliami a testovanie, čo predstavuje značné náklady na údržbu manuálne riadených systémov.

Často kladené otázky

Otázka 1: Aký je skutočný praktický limit uhla kužeľa stroja DKD a zhoršuje sa presnosť pri maximálnych uhloch?

A1: Veľký rezný kužeľ DKD WEDM je dimenzovaný na kužeľ ±45° na obrobkoch do výšky 500 mm, čo je skôr skutočná výrobná špecifikácia než laboratórne maximum. Presnosť polohovania ±0,003 mm je zachovaná v celom rozsahu kužeľa, pretože systém lineárneho motora s UV osou poskytuje konzistentné rozlíšenie polohovania bez ohľadu na uhol kužeľa. Drsnosť povrchu sa pri extrémnych uhloch mierne znižuje – Ra 0,2 µm pri nízkych uhloch skosenia sa môže zvýšiť na Ra 0,3 – 0,35 µm pri 45° v dôsledku asymetrickej geometrie výbojovej medzery – to však zostáva v rámci špecifikácií pre väčšinu priemyselných aplikácií. Pri aplikáciách vyžadujúcich Ra 0,2 µm pri extrémnych uhloch skosenia sa tento cieľ dosiahne dodatočným dokončovacím prechodom so zníženým nastavením energie.

Q2: Môže stroj DKD rezať nevodivé alebo slabo vodivé materiály, ako je keramika alebo polykryštalický diamant?

A2: Drôtové EDM zásadne vyžaduje elektrickú vodivosť v obrobku a stroj DKD nie je výnimkou z tejto fyzickej požiadavky. Dokáže však efektívne rezať materiály s nižšou vodivosťou ako štandardná nástrojová oceľ, vrátane karbidu volfrámu (ktorý má elektrický odpor zhruba 10–20-krát vyšší ako oceľ), spekaných polykryštalických diamantových kompozitov (ktoré používajú vodivú kobaltovú spojivovú matricu) a elektricky vodivých keramických kompozitov. Konkrétne pre karbid volfrámu poskytuje monitorovanie medzery adaptívneho generátora impulzov v reálnom čase oproti bežným strojom významnú výhodu, pretože charakteristiky vybíjania karbidu sú podstatne odlišné od ocele a vyžadujú dynamické nastavenie parametrov na udržanie stabilného rezania – niečo, čo stroje s pevnými parametrami nedokážu efektívne.

Otázka 3: Ako dlho trvá nastavenie a naprogramovanie zložitého dielu s veľkým kužeľom na stroji DKD?

Odpoveď 3: Čas nastavenia a programovania do značnej miery závisí od zložitosti dielu, ale pre reprezentatívnu veľkú kužeľovú matricu s 8–12 otvormi dierovača pri rôznych uhloch kužeľa skúsení operátori uvádzajú celkový čas nastavenia a programovania 90–150 minút pomocou funkcie importu DXF a automatického programovania kužeľa ovládača DKD. To je priaznivo porovnateľné so 4–6 hodinami pre rovnakú časť na bežnom stroji WEDM, ktorý vyžaduje manuálny výber parametrov, viacnásobné testovacie rezy a samostatné programovanie pre každý segment uhla kužeľa. Časti prvého článku na novej geometrii zvyčajne vyžadujú ďalšiu hodinu na overenie rezov. Po schválení prvého článku si opakovaná výroba toho istého dielu vyžaduje iba naloženie obrobku a stiahnutie programu – zvyčajne 20–30 minút na nastavenie.

Q4: Aký plán údržby vyžaduje stroj DKD a aké sú najbežnejšie servisné položky?

A4: Plán údržby stroja DKD je usporiadaný do denných, týždenných, mesačných a ročných intervalov. Denná údržba trvá približne 15 minút a zahŕňa kontrolu dielektrického odporu, kontrolu opotrebovania vodičov drôtu a overenie zarovnania preplachovacej trysky. Týždenná údržba (30–45 minút) zahŕňa kontroly výmeny filtra, čistenie rezača drôtu a navíjacej jednotky a mazanie lineárnych vedení osi XY. Mesačná údržba (2–3 hodiny) zahŕňa úplnú kontrolu dielektrického systému, overenie kalibrácie UV osi a diagnostiku riadiaceho systému. Ročná údržba vykonávaná servisným technikom zahŕňa úplnú geometrickú kalibráciu, laserové meranie presnosti osi a výmenu opotrebovaných prvkov, ako sú vodiace lišty drôtu, tesnenia a filtračné médiá. Najbežnejšími neplánovanými servisnými položkami sú výmena vedenia drôtu (zvyčajne každých 800 – 1 200 hodín v závislosti od typu drôtu a materiálu) a výmena dielektrického filtra (každých 400 – 600 hodín v závislosti od objemu odoberaného materiálu).

Otázka 5: Je stroj DKD vhodný pre dielne, ktoré režú širokú škálu materiálov a typov dielov, alebo je optimalizovaný pre úzky rozsah použitia?

Odpoveď 5: Stroj DKD sa dobre hodí do prostredia dielní práve preto, že jeho technologická databáza pokrýva široký rozsah materiálov a adaptívny generátor impulzov automaticky spracováva variácie parametrov medzi rôznymi vodivými materiálmi. Predajne uvádzajú, že prepínanie medzi materiálmi – napríklad od kalenej ocele P20 cez karbid volfrámu až po titán – vyžaduje iba výber materiálu v ovládacom rozhraní a nie manuálne nastavenie parametrov. Hlavným hľadiskom pre dielne je, že veľkosť stroja DKD a kapacita pracovného stola ho robia najproduktívnejším na veľkých alebo zložitých dieloch; pre malé, tenké, priamo rezané diely, ktoré tvoria významnú časť typických dielenských prác, môže byť paralelná prevádzka menšieho štandardného stroja WEDM ekonomickejšia. Väčšina obchodov, ktoré investujú do stroja DKD, ho používa špeciálne na prácu s veľkým formátom a vysokým kužeľom, pričom si ponechá štandardné stroje na bežné rezanie.

Otázka 6: Aké školenie je potrebné pre operátorov, aby sa naučili ovládať stroj DKD, a akú podporu poskytuje výrobca?

Odpoveď 6: Operátori s existujúcimi skúsenosťami s WEDM zvyčajne požadujú 5-dňový školiaci program na mieste, ktorý zahŕňa obsluhu stroja, programovanie, princípy kužeľového rezania, riadenie dielektrika a rutinnú údržbu. Operátori bez predchádzajúcich skúseností s WEDM požadujú 10-dňový program, ktorý pokrýva základy EDM pred školením špecifickým pre stroj. Výrobca poskytuje inštaláciu na mieste a uvedenie do prevádzky, úvodný školiaci program, vzdialenú technickú podporu prostredníctvom vstavaného diagnostického pripojenia stroja a prístup k online znalostnej báze s poznámkami k aplikácii, odporúčaniami parametrov a sprievodcami na riešenie problémov. Pre operátorov pracujúcich s novými materiálmi alebo aplikáciami je k dispozícii ročné opakovacie školenie a tím aplikačných inžinierov výrobcu poskytuje priamu pomoc pri náročných dieloch prvého článku počas prvých 12 mesiacov po inštalácii ako súčasť štandardného balíka na uvedenie do prevádzky.
