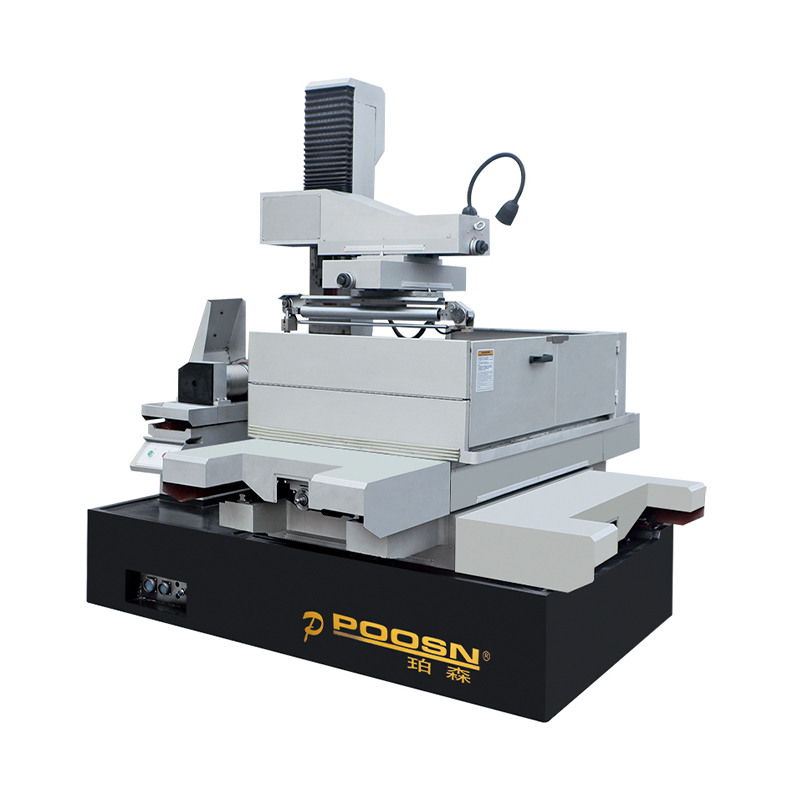

V oblasti výroby presných foriem a komplexného obrábania dielov si technológia elektrického výbojového obrábania s veľkým kužeľom (WEDM) trvalo udržala kľúčovú pozíciu. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd., využívajúc svoje hlboké priemyselné dedičstvo a neustálu snahu o limity obrábania, vyvinula DK55D Veľký rezný kužeľ WEDM . Tento stroj nie je len vyvrcholením mechanickej konštrukcie a odborných znalostí v oblasti elektrického riadenia; slúži ako výkonný nástroj na riešenie zložitých problémov spojených s obrábaním zložitých priestorových geometrií.
I. Hlavná technická architektúra systému obrábania veľkých kužeľov DK55D
Model DK55D bol pôvodne navrhnutý tak, aby prekonal obmedzenia spojené s uhlmi rezu, ktoré je možné dosiahnuť tradičnými strojmi na rezanie drôtom EDM. Počas procesu výskumu a vývoja sa Taizhou Xinchengyang zameral špeciálne na optimalizáciu koordinácie a synergie štvorosového priestorového spojovacieho systému stroja.
Vylepšený štvorosový spojovací systém: DK55D dosahuje hĺbkové spojenie naprieč svojimi štyrmi súradnicovými osami: X, Y, U a V. Prostredníctvom aplikácie vysoko presných riadiacich algoritmov systém zaisťuje, že priestorová kompenzácia polohy elektródového drôtu dosahuje presnosť na úrovni mikrónov pri rezaní skosených častí pod veľkým uhlom.
Presný oscilačný vodiaci mechanizmus: Na rozdiel od štandardných obrábacích strojov si obrábanie s veľkým kužeľom vyžaduje, aby vodiče drôtu (trysky) mali výnimočnú flexibilitu a stabilitu polohy. Štruktúra oscilačnej hlavy navrhnutá spoločnosťou Xinchengyang udržuje konštantné napätie drôtu elektródy aj pri extrémnych podmienkach uhlového naklonenia, čím účinne predchádza problémom, ako je zlomenie drôtu alebo ryhy povrchu, ktoré sú často spôsobené nadmernými uhlami rezu.
Vysokopevné lôžko stroja: Aby odolalo bočným silám vznikajúcim počas operácií rezania s veľkým kužeľom, je lôžko stroja skonštruované z vysoko pevnej liatiny, ktorá prešla niekoľkými fázami spracovania starnutia, čím sa fyzicky posilňuje celková stabilita procesu obrábania.
II. Taizhou Xinchengyang: Výhody procesu a kontrola kvality
Pri výrobe DK55D spoločnosť Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. vštepuje filozofiu „prísnosti“ do každej jednej fázy výrobného procesu.
Vedecký dizajn produktu: Konštrukcia stroja vytvára starostlivú rovnováhu medzi dynamikou tekutín a mechanickou štruktúrou, čím zaisťuje, že dielektrická tekutina môže efektívnejšie odplaviť kovové úlomky a erodované častice počas kužeľových obrábacích operácií.
Pokročilé obrábanie a kontrola: Xinchengyang, podporovaný komplexným radom pokročilých obrábacích zariadení, podrobuje každý komponent DK55D presnému brúseniu a dokončovaniu. Testovanie polohovej presnosti vykonávané pred odoslaním nie je ani zďaleka len formalitou; namiesto toho využíva vysoko presné prístroje – ako sú laserové interferometre – na overenie a zaručenie presnosti kroku každej jednotlivej osi. Integrácia technickej expertízy: Spoločnosť premietla roky praktických skúseností s obrábaním do logického kódu riadiaceho systému, čo umožňuje DK55D zvládnuť obrábanie nepravidelne tvarovaných dutín a geometrií s premenlivým kužeľom s výnimočnou ľahkosťou a odbornosťou.
III. Porovnanie charakteristík obrábania drôtom s veľkým kužeľom DK55D
Pre intuitívnejšie pochopenie technologického umiestnenia DK55D uvádza nasledujúca časť porovnávaciu analýzu rôznych rozmerov so štandardnými modelmi strojov:
| Dimenzia funkcie | Štandardný stroj WEDM | DK55D Veľký kužeľ WEDM (Xinchengyang) |
| Priestorové stupne slobody | Primárne zameraný na planárne 2D spracovanie | Optimalizované pre 3D priestorové obrysy a veľké uhly skosenia |
| Cestovanie osi U/V | Obmedzený zdvih, obmedzený na mikrokompenzáciu | Nezávislá konštrukcia s dlhým zdvihom, podporujúca naklápanie do vysokého uhla |
| Mechanizmus vodiacej hlavy | Pevná montáž alebo plávajúca hlava malého dosahu | Flexibilný vysoko presný sklopný otočný mechanizmus |
| Zložitosť algoritmu | Základná lineárna a kruhová interpolácia | Pokročilá štvorosová simultánna kompenzácia spojenia |
| Priemyselná aplikácia | Konvenčné lisovacie formy a jednoduché komponenty | Formy na tlakové liatie, rúry s premenlivým priemerom, letecké diely |
IV. Šírka a hĺbka aplikačných polí
Stroj na rezanie drôtom DK55D s veľkým kužeľom EDM je schopný oveľa viac ako len "rezanie naklonené"; jeho skutočná hodnota spočíva v jeho schopnosti riešiť zložité problémy spracovania, ktoré nemožno riešiť konvenčným frézovaním alebo štandardnými metódami EDM rezania drôtom:
Veľkoobjemové formy na tlakové liatie: Pre zložité obrábanie uhlov úkosu môže DK55D vykonávať vysoko presné kužeľové rezy v jednom prechode.
Letecké a obranné komponenty: Pre konštrukčné diely so špecializovanými kanálmi prúdenia vzduchu alebo premenlivými prierezmi ponúka 4-osové simultánne riadenie stroja ideálne riešenie.
Presné ozubené kolesá a drážky: Využitím svojich možností vysoko presného polohovania je stroj zbehlý v obrábaní komponentov prevodovky so špecifickými požiadavkami na kužeľ.
V. FAQ: Bežné technické otázky týkajúce sa obrábania veľkých kužeľov na DK55D
Q1: Ako je zabezpečená kvalita povrchovej úpravy počas rezania s veľkým kužeľom?
A: Kľúč k dosiahnutiu vynikajúcej povrchovej úpravy spočíva v presnom riadení napätia drôtu elektródy a stabilite pulzného napájania. Taizhou Xinchengyang optimalizoval štruktúru vedenia drôtu, aby sa minimalizovali vibrácie počas rezania pod veľkým uhlom; toto v kombinácii s vysokofrekvenčným napájaním konštantným prúdom zaisťuje rovnomernú vybíjaciu medzeru, čím sa výrazne zvyšuje kvalita povrchu.
Q2: Aké výhody ponúka DK55D pri obrábaní dielov s premenlivými kužeľmi (napr. dielov s rôznymi hornými a spodnými profilmi)?
A: Táto schopnosť závisí od výpočtového výkonu riadiaceho systému. DK55D akceptuje zložité geometrické vstupy a automaticky vypočítava špecifickú dráhu rezu pre každú vrstvu prierezu, čím zaisťuje hladký prechod v miestach spojenia medzi horným a spodným profilom bez toho, aby došlo k prerezaniu alebo podrezaniu.
Q3: Ako mechanická tuhosť stroja ovplyvňuje obrábanie pod veľkým uhlom?
A: Počas obrábania pod veľkým uhlom pôsobí elektródový drôt na obrábací stroj bočnou zložkou sily. Ak lôžko stroja nemá dostatočnú tuhosť, táto sila môže spôsobiť drobné deformácie, čo má za následok chyby obrábania, ktoré spadajú mimo prípustný rozsah tolerancie. DK55D, vyrobený spoločnosťou Xinchengyang, využíva vedecky skonštruovaný dizajn tela stroja, ktorý účinne pôsobí proti tomuto namáhaniu, čím zaručuje konzistentnú presnosť obrábania počas dlhšej doby prevádzky.
Q4: Aké špecifické aspekty sú zahrnuté počas testovania presnosti polohovania vykonávaného pred odoslaním do továrne?
A: Testovací režim zahŕňa statickú geometrickú presnosť (napr. rovinnosť pracovného stola, kolmosť každej osi) a dynamickú presnosť polohovania. Vykonávaním obojsmerných testov s plným zdvihom zaisťujeme, že každý stroj dodaný zákazníkovi spĺňa prísne normy požadované pre aplikácie vysoko presného obrábania.
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. bude pokračovať v prehlbovaní svojich odborných znalostí v oblasti technológií presného obrábania; jeho riešenie na obrábanie veľkých kužeľov – sústredené okolo DK55D – v súčasnosti umožňuje čoraz väčšiemu počtu výrobných podnikov prekonávať procesné prekážky a realizovať náročnejšie návrhy produktov.
