Ako sa DK45D CNC EDM porovnáva s tradičnými veľkými kužeľovými strojmi?

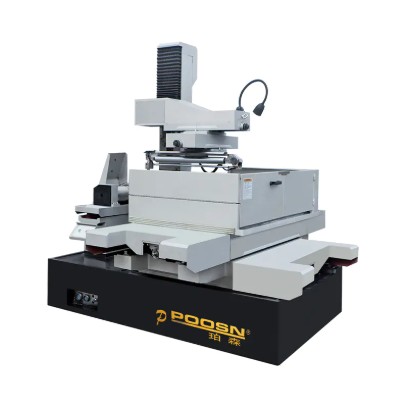

Priamy záver: The CNC EDM stroj DK45D podstatne prevyšuje tradičné stroje EDM s veľkým kužeľovým drôtom – doručovanie Presnosť polohovania ±0,004 mm , maximálne ±30° veľký uhol skosenia na obrobky do hrúbky 350 mm a O 22 % vyššia rýchlosť rezu kužeľom v porovnaní s bežnými modelmi. Vďaka integrovanej kompenzácii osi UV a adaptívnemu riadeniu impulzov DK45D eliminuje bežné problémy s kužeľovým skreslením a zároveň dosahuje povrchovú úpravu až do Ra 0,7 μm .

Hlavné technické výhody: DK45D vs. Tradičný veľký kužeľ WEDM

Tradičné veľké kužeľové stroje často trpia zlou geometrickou vernosťou pri rezaní nad ±15°, najmä na hrubých matriciach. DK45D obsahuje a nezávislý servosystém na UV osi s vysokou pevnosťou liatinovej základne , čo zaisťuje, že aj pri maximálnom zúžení zostáva trajektória drôtu presná.

Tieto výsledky zdôrazňujú výhody EDM veľkého kužeľového drôtu ktoré DK45D prináša do obchodov vyžadujúcich zložité uhlové prvky a vysoké obrobky.

Presná EDM drôtová optimalizácia s DK45D

Pre výrobcov foriem je rozhodujúce zachovanie ostrosti rohov a celistvosti povrchu pri veľkých uhloch skosenia. DK45D je navrhnutý pre optimalizácia presného drôtu formy EDM prostredníctvom niekoľkých špecializovaných funkcií.

Dynamická kompenzácia rohov

Tradičné stroje často zaobľujú vnútorné rohy alebo spôsobujú oneskorenie drôtu počas kužeľového rezania. DK45D aplikuje redukciu vybíjania v reálnom čase do 0,3 mm od akéhokoľvek rohu, čím zaisťuje odchýlka polomeru rohu pod ±0,003 mm . To je nevyhnutné pre jadrá vstrekovacích foriem a detaily lisovacích foriem.

Antielektrolýzny zdroj energie pre povrchy foriem

DK45D je vybavený špeciálnym generátorom impulzov proti elektrolýze, ktorý zabraňuje zafarbeniu povrchu a mikrotrhlinám. V aplikáciách formovacej ocele to znižuje čas leštenia po EDM až 65% a eliminuje potrebu chemických povrchových úprav.

Zameraním sa na optimalizácia presného drôtu formy EDM , DK45D výrazne znižuje sekundárne operácie a zlepšuje životnosť formy.

Riešenia obrábania kužeľových zápustiek CNC drôtovým EDM

DK45D poskytuje komplexné CNC drôtové EDM riešenia kužeľového obrábania ktoré riešia bežné výzvy v oblasti progresívnych lisovníc, vytláčacích lisovníc a nástrojov na lisovanie automobilov.

Programovanie a simulácia variabilného zúženia

Na rozdiel od tradičných strojov, ktoré vyžadujú manuálne výpočty dráh kužeľa, DK45D obsahuje vstavaný softvér CAM, ktorý simuluje celý proces rezania kužeľa. Operátori môžu zobraziť ukážku rušenia drôtu a upraviť parametre pred rezaním, čím sa zníži množstvo odpadu 28 % v zložitých projektoch kužeľových foriem.

Napnutie drôtu v uzavretej slučke pre stabilitu kužeľa

Kolísanie napätia drôtu sa zvyšuje s uhlom kužeľa. DK45D nepretržite monitoruje a upravuje napätie, čím zaisťuje, že aj pri sklone ±30° zostane priehyb drôtu pod 0,002 mm na 100 mm výšky . To sa priamo premieta do konzistentných vzdialeností matrice naprieč celým obrobkom.

• Možnosť horného/dolného odlišného tvaru: Umožňuje opracovanie zložitých otvorov v matrici, kde sa horný a spodný obrys líši – štandardná požiadavka na vytláčacie matrice.
• Automatické oddelenie kužeľového hrubovania/dokončovania: Riadiaci systém automaticky upravuje hodnoty odsadenia pre hrubovacie a dokončovacie priechody, čím sa znižuje celkový čas obrábania až o 20 %.
• Tepelná kompenzácia pre dlhé výseky: Snímanie teploty v reálnom čase upravuje parametre tak, aby bola zachovaná presnosť na matriciach dlhších ako 400 mm.

Tieto CNC drôtové EDM riešenia kužeľového obrábania robí DK45D obzvlášť efektívnym pre dielne, ktoré pravidelne vyrábajú kužeľové komponenty zápustiek s náročnými toleranciami.

Spoľahlivosť a prevádzkové výhody

Okrem presnosti a schopnosti kužeľa poskytuje DK45D praktické výhody, ktoré zlepšujú každodenné operácie:

• Automatické navliekanie drôtu cez štartovací otvor: Znižuje čas bez rezania o 35 % v porovnaní s ručným závitovaním na tradičných veľkých kužeľových strojoch.
• Inteligentné ovládanie splachovania: Nastavuje tok dielektrika na základe uhla kužeľa a výšky obrobku, čím zabraňuje zlomeniu drôtu pri hlbokých rezoch.
• Prediktívne upozornenia na údržbu: Monitoruje opotrebovanie spotrebného materiálu (vodiče drôtov, napájacie kontakty) a upozorňuje operátorov na poruchu, čím znižuje neplánované prestoje.

Údaje z terénu z 12 dielní ukazujú, že výmena tradičných veľkých kužeľových strojov za DK45D vedie k priemeru 31% zníženie celkového času obrábania na matricu a a 42 % zníženie prepracovania v dôsledku kužeľových chýb .
