V oblasti presnej výroby a vysokovýkonného spracovania foriem slúžila technológia rezania veľkých kužeľov už dlho ako skúšobný kameň na meranie technickej zdatnosti spoločnosti. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. (ďalej len "Xinchengyang"), využívajúc svoje hlboké výrobné dedičstvo a majstrovstvo v riadení dodávateľského reťazca, posunulo DK80D Veľký rezný kužeľ WEDM do nových výšin priemyselného využitia.
DK80D nie je len súčasťou zariadenia na spracovanie; predstavuje hlavný nástroj spoločnosti Xinchengyang na riešenie zložitých výziev spojených s obrábaním zložitých priestorových geometrií. Nasledujúce časti poskytujú hĺbkovú, viacrozmernú analýzu špecializovaných atribútov DK80D v oblasti rezania veľkých kužeľov.

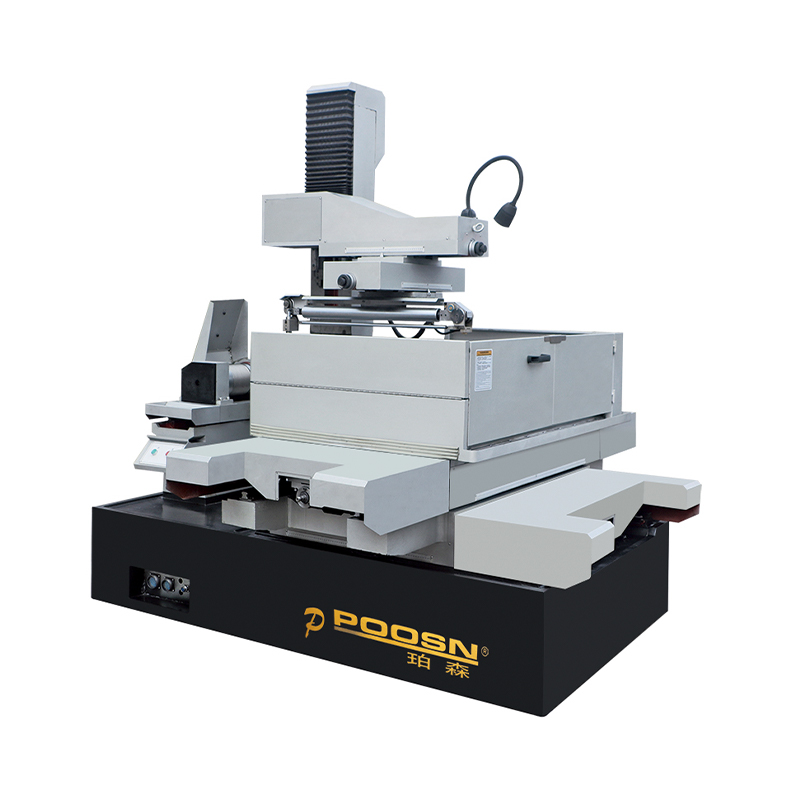

Technické jadro DK80D Large Cutting Taper WEDM
1. Presná koordinácia pohybu priestorového vektora
DK80D bol pôvodne navrhnutý tak, aby riešil integrované obrábanie ultra hrubých plechov a zložitých, nepravidelne tvarovaných povrchov. V porovnaní s konvenčnými obrábacími strojmi spočíva jeho jadro v rozšírenom rozsahu pohybu osí U a V v spojení s vysoko flexibilnými možnosťami vertikálneho nastavenia osi Z. Počas procesu montáže kladie Xinchengyang veľký dôraz na overenie geometrickej presnosti päťosového simultánneho pohybu stroja; to zaisťuje, že – dokonca aj pri operáciách naklápania pod veľkým uhlom – napnutie elektródového drôtu a kompenzácia polohy zostanú dokonale synchronizované v reálnom čase. Táto presná koordinácia priestorových vektorov umožňuje stroju bez námahy zvládnuť vysoko náročné procesy pri výrobe foriem, ako je obrábanie variabilných uhlov kužeľa a zložitých vnútorných dutín.
2. Konštrukčná stabilita pri veľkom zaťažení
Operácie rezania s veľkým kužeľom si často vyžadujú predĺžené cykly spracovania a zvýšenú hmotnosť obrobku. Spoločnosť Xinchengyang, ktorá plne využíva svoje výrobné možnosti, využíva na odliatky strojového lôžka vysokopevnostnú úpravu starnutia, čím účinne eliminuje vnútorné pnutie. Systém vodiacich líšt DK80D bol špeciálne zosilnený, aby sa zabezpečilo, že lôžko stroja zostane úplne bez vibrácií – dokonca aj pri dynamickom zaťažení generovanom častými osciláciami osí U a V. Táto základná štruktúra „pevná ako skala“ je kritickým faktorom pri udržiavaní vynikajúcej kvality povrchovej úpravy počas operácií rezania veľkých kužeľov.
3. Optimalizované vysokorýchlostné systémy na navliekanie a podávanie drôtu
V scenároch obrábania s veľkým kužeľom je priestorové rozpätie dráhy elektródového drôtu často rozsiahle. DK80D obsahuje optimalizovaný systém podávania drôtu s reguláciou konštantného napätia, ktorý účinne zmierňuje vibrácie drôtu spôsobené zmenami uhla kužeľa. Rozsiahle odborné znalosti spoločnosti XinChengyang v rámci dodávateľského reťazca surovín zaisťujú poskytovanie vysokošpecifikovaného spotrebného materiálu – ako sú vodiace kolesá a dýzy – čím sa zaručuje stabilný výstup frekvencie vybíjania, a to aj počas nepretržitého rezania trvajúceho desiatky hodín.
Porovnanie charakteristík priemyselných aplikácií
Aby sme poskytli intuitívnejšie pochopenie umiestnenia DK80D v rámci produktovej rady XinChengyang, nižšie uvedená tabuľka načrtáva kľúčové výkonnostné metriky modelu, konkrétne týkajúce sa obrábania veľkých kužeľov:
| Rozmer | Technický výkon DK80D | Priemyselná a strategická hodnota |
| Priestorové stupne slobody | Pokročilé 5-osové simultánne riadenie spojenia; podporuje posun osi U/V s veľkým rozpätím. | Umožňuje jednorazové tvarovanie zložitých heteromorfných komponentov, čím sa znižuje sekundárne spracovanie. |
| Prispôsobivosť hrúbky | Zosilnený zdvíhací systém osi Z optimalizovaný pre ťažké, veľké základne foriem. | Rozširuje možnosti spracovania pre veľké tlakové liatie a automobilové formy. |
| Kontrola textúry povrchu | Optimalizácia impulzov vysokofrekvenčného napájacieho zdroja na zmiernenie kužeľových povrchových pruhov. | Výrazne znižuje náklady na prácu po spracovaní a ručné leštenie. |
| Prevádzková stabilita | Špecializovaný napínací mechanizmus na prenos drôtu optimalizovaný pre extrémne uhly kužeľa. | Minimalizuje riziká pretrhnutia drôtu a zvyšuje efektivitu počas nočných operácií bez dozoru. |
Hlavné výhody XinChengyang vo výrobe DK80D
Výhoda vertikálne integrovaného dodávateľského reťazca: XinChengyang má výnimočnú kontrolu nad cenou aj kvalitou surovín (ako je špecializovaná liatina a presné vodiace skrutky). To zaisťuje, že DK80D môže byť vybavený špičkovými hardvérovými komponentmi pri zachovaní vysoko konkurencieschopnej nákladovej efektívnosti.
Hlboká odbornosť vo výrobe: Naša rozsiahla výrobná kapacita sa odráža nielen v rýchlych dodacích rýchlostiach, ale čo je dôležitejšie, v precíznom remeselnom spracovaní aplikovaného na montážny proces každého jedného obrábacieho stroja. Pred dodaním sa každý DK80D podrobuje prísnym testom, ktoré simulujú extrémne prevádzkové podmienky zahŕňajúce veľké uhly kužeľa.
Prispôsobené procesné riešenia: XinChengyang ponúka viac než len obrábacie stroje; s využitím jedinečných schopností DK80D poskytujeme užívateľom odborné poradenstvo o rezných parametroch špeciálne prispôsobených pre rezanie veľkých kužeľov náročných materiálov (ako sú vysokotvrdé legované ocele a ultrahrubé formovacie ocele).
Často kladené otázky (FAQ)
Q1: Ako DK80D zaisťuje konzistentnú presnosť medzi horným a spodným povrchom počas rezania s veľkým kužeľom?
A: To závisí predovšetkým od kompenzačných algoritmov aplikovaných na osi U, V, X a Y. Prostredníctvom spätnej väzby z presných kódovačov v reálnom čase DK80D dynamicky koriguje akékoľvek geometrické odchýlky drôtu elektródy, keď je v naklonenej polohe. Okrem toho, optimalizáciou materiálu a štruktúry vodičov drôtu XinChengyang zaisťuje stabilný bod otáčania drôtu elektródy počas uhlovej oscilácie, čím sa eliminujú chyby v tvare suda alebo obráteného kužeľa.
Otázka 2: Ako DK80D zabezpečuje efektívne odvádzanie triesok pri spracovaní ultra hrubých obrobkov?
A: Počas rezania hrubých obrobkov s veľkým kužeľom môže byť pre dielektrickú kvapalinu náročné preniknúť hlboko do reznej medzery. DK80D to rieši pomocou vysokotlakového cirkulačného a filtračného systému s viacuhlovými tryskami. Táto konštrukcia zaisťuje, že počas šikmých rezov pracovná tekutina efektívne dosiahne výtlačnú medzeru, čím rýchlo odplaví erodované kovové častice a zabráni sekundárnym výbojom, ktoré by mohli ohroziť presnosť obrábania.
Otázka 3: Prečo sa XinChengyang DK80D považuje za vynikajúcu výhodu v stabilite rezu s veľkým kužeľom?
A: Stabilita vyplýva z kvality materiálov a konštrukčného prevedenia. XinChengyang dodržiava mimoriadne prísne normy pre suroviny používané v základnom ráme obrábacieho stroja; v dôsledku toho je celková hmotnosť stroja zvyčajne vyššia ako hmotnosť porovnateľných produktov. Táto značná hmotnosť poskytuje výnimočné tlmiace vlastnosti, ktoré sú rozhodujúce pre zaistenie stability pri obrábaní veľkých kužeľov. Okrem toho stabilný dodávateľský reťazec zaisťuje konzistentnosť medzi jednotlivými dávkami pre základné komponenty, ako sú krokové a servosystémy, čím sa zvyšuje celková prevádzková spoľahlivosť.
Q4: Kladie obrábanie na veľkých svahoch vysoké nároky na operátora?
A: Aj keď je základná logika obrábania na veľkých svahoch zložitá, riadiaci softvér integrovaný do DK80D obsahuje intuitívne grafické programovacie rozhranie. Používatelia jednoducho musia zadať základné hodnoty sklonu alebo údaje o 3D obrysoch a systém automaticky vykoná komplexný vektorový rozklad. Prirodzene, Xinchengyang tiež poskytuje profesionálne procesné školenia, ktoré zákazníkom pomôžu rýchlo zvládnuť operáciu.
