Na čo sa používa drôtový EDM stroj?

Čo robí drôt EDM stroj a prečo je to dôležité v modernej výrobe

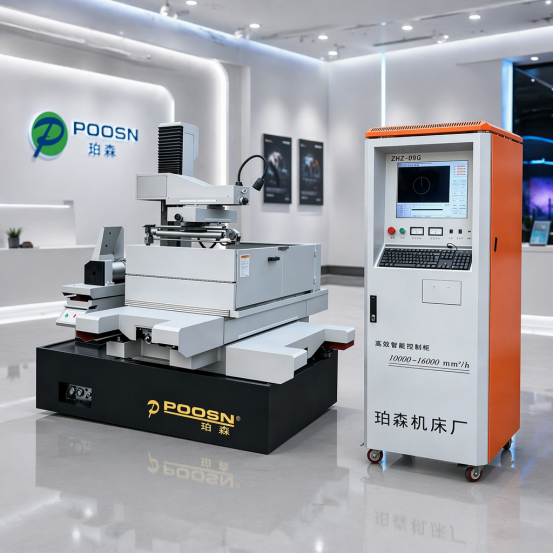

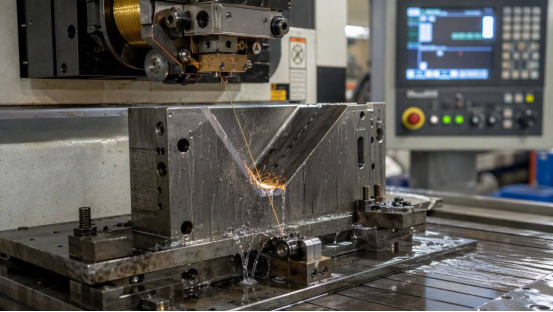

A drôt EDM stroj (drôtový elektrický výbojový obrábací stroj) reže elektricky vodivé materiály generovaním riadených elektrických iskier medzi tenkou, kontinuálne sa pohybujúcou drôtenou elektródou a obrobkom, pričom materiál eroduje pozdĺž naprogramovanej dráhy bez priameho mechanického kontaktu. To z neho robí východiskový proces na rezanie kalenej nástrojovej ocele, karbidu a iných ťažko obrobiteľných kovov na presné matrice, razidlá, formy a zložité profilové diely, ktoré sa konvenčným frézovaním alebo sústružením ťažko vyrábajú.

Pretože rezací drôt nikdy fyzicky netlačí na obrobok, elektroerozívne obrábanie s drôtom predstavuje veľmi malé mechanické namáhanie, čo je jedným z dôvodov, prečo zostáva preferovaným procesom dokončovania kalených komponentov po tepelnom spracovaní. Táto technológia zahŕňa niekoľko kategórií strojov – vysokorýchlostné drôtové rezanie EDM, stredne rýchle drôtové rezanie EDM a rezanie drôtom s veľkým kužeľom – z ktorých každá je vhodná pre rôzne požiadavky na presnosť, rýchlosť a uhol kužeľa. Pochopenie týchto rozdielov pomáha výrobným dielňam, výrobcom nástrojov a kupujúcim OEM vybrať si to správne CNC drôtový rezací stroj konfiguráciu pre ich výrobné potreby.

Tento článok vás oboznámi s bežnými typmi strojov, ich pracovnými princípmi, typickými aplikačnými scenármi, porovnávacími výkonnostnými charakteristikami, postupmi údržby a tým, kam smeruje odvetvie – poskytuje manažérom nástrojární a tímom obstarávania praktický odkaz na hodnotenie drôtové EDM zariadenia možnosti.

Kľúčový poznatok: Drôtové EDM odstraňuje tvrdý, vodivý materiál eróziou iskier, a nie reznou silou, čo z neho robí štandardnú metódu pre presné matrice, formy a tvrdené súčasti nástrojov.

Bežné typy drôtových EDM strojov a ich charakteristiky

Stroje na EDM rezanie drôtom sú vo všeobecnosti zoskupené podľa rýchlosti pohybu drôtu a konštrukčného dizajnu a každá kategória slúži pre odlišný segment výroby nástrojov a lisovníc a presných dielov.

Vysokorýchlostné drôtové EDM stroje použite molybdénový drôt s vratným pohybom, ktorý sa pohybuje tam a späť a pred výmenou sa opakovane používa, čím ponúka praktickú rovnováhu medzi efektívnosťou spracovania a prevádzkovou hospodárnosťou pre všeobecnú lisovaciu prácu.

Stredne rýchle drôtové EDM stroje pridať vylepšenia, ako sú vylepšené impulzné napájacie zdroje, regulácia napätia drôtu v uzavretej slučke a stratégie viacerých rezov, ktoré zvyčajne vytvárajú jemnejšiu povrchovú úpravu a prísnejšiu rozmerovú konzistenciu ako základné vysokorýchlostné modely.

EDM stroje s veľkým kužeľom sú skonštruované s predĺženou hornou dráhou vedenia drôtu a špecializovanými vodiacimi mechanizmami, takže môžu rezať strmé uhlové profily, čo je nevyhnutné pre lisovacie lisovnice, vytláčacie lisovnice a diely vyžadujúce uhly ťahu.

Typické faktory výberu podľa kategórie stroja

Kľúčový poznatok: Výber medzi vysokorýchlostnými, strednorýchlostnými a veľkými kužeľovými drôtovými EDM strojmi závisí predovšetkým od požadovanej povrchovej úpravy, rozmerovej tolerancie a od toho, či geometria dielu zahŕňa strmé uhly kužeľa.

Pracovný princíp a hlavná štruktúra stroja

Drôtový EDM systém funguje tak, že privádza tenký kovový drôt – zvyčajne molybdén pre vysokorýchlostné a stredorýchlostné stroje, alebo mosadz pre nízkorýchlostné systémy – nepretržite cez zónu rezania, zatiaľ čo pulzný zdroj jednosmerného prúdu generuje rýchlu sériu elektrických výbojov medzi drôtom a obrobkom. Každý výboj odparí mikroskopické množstvo materiálu z povrchu obrobku a dielektrická tekutina (zvyčajne deionizovaná voda) odplaví erodované častice a zároveň ochladzuje drôt a obrobok. Riadiaci systém CNC pohybuje pracovným stolom pozdĺž naprogramovaných súradníc X-Y a na strojoch s možnosťou kužeľového rezania sa môže horné vedenie drôtu posúvať aj samostatne, aby sa vytvorili šikmé rezy. Pretože medzi drôtom a dielom nie je žiadna priama mechanická sila, tenkostenné a jemné komponenty možno rezať bez deformácie.

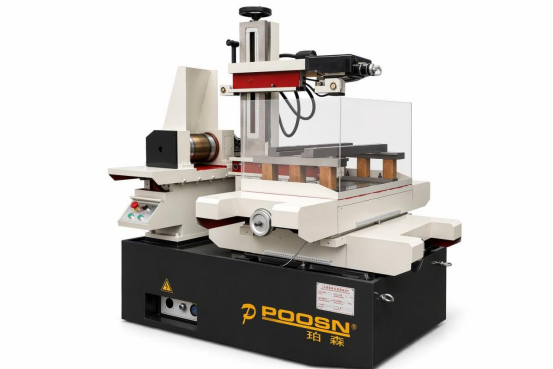

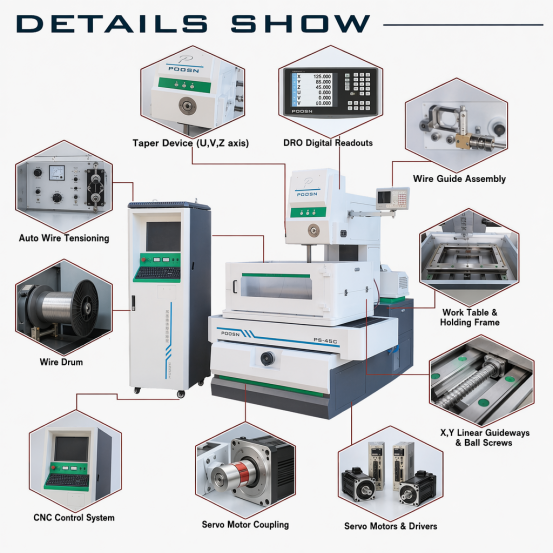

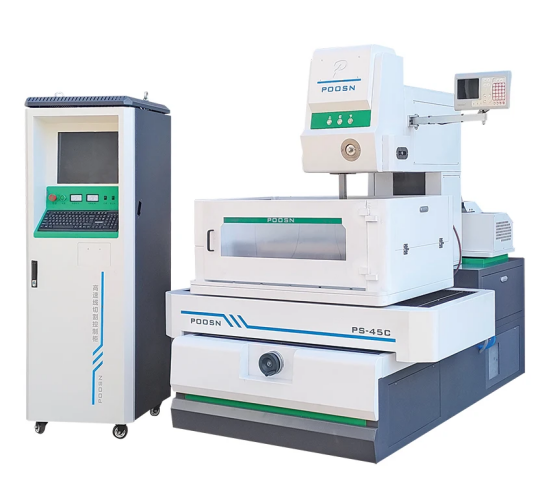

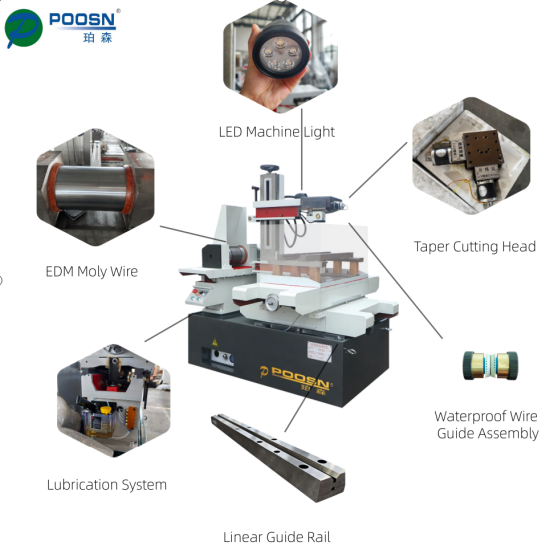

Medzi hlavné funkčné skupiny typického stroja na rezanie drôtu EDM patrí systém podávania a navíjania drôtu, horné a spodné vodiace zostavy drôtu, systém pohonu pracovného stola a osí, systém cirkulácie a filtrácie dielektrickej kvapaliny a riadiaca skriňa CNC. Nižšie uvedený diagram znázorňuje, ako sú tieto komponenty usporiadané na štandardnom ráme stroja.

V praxi cievka drôtu podáva čerstvý alebo upravený drôt smerom k hornému vodidlu, ktoré umiestni drôt presne nad obrobok predtým, ako prejde rezom dole a vráti sa do spodného vodidla a navíjacej cievky. Pracovný stôl, poháňaný servomotormi pozdĺž osi X a Y, posúva upnutý obrobok vzhľadom na pevnú dráhu drôtu podľa naprogramovanej geometrie dielu. Dielektrická kvapalina sa nepretržite čerpá cez reznú medzeru a filtruje sa, aby sa odstránili erodované nečistoty, čo udržuje stabilné podmienky vybíjania a pomáha udržiavať konzistentnú kvalitu rezu počas dlhej výrobnej série.

Kľúčový poznatok: Presnosť rezania stroja na EDM drôtu závisí od koordinovaného výkonu jeho posuvu drôtu, vedenia, pohonu osí a systémov dielektrickej filtrácie, ktoré spolupracujú, nie na žiadnom jednotlivom komponente samostatne.

Aplikačné scenáre a úvahy o výbere

Drôtové EDM stroje sa používajú v širokom spektre priemyselných odvetví všade tam, kde je potrebné vyrezať kalené, vodivé materiály do presných tvarov bez vyvolania mechanického namáhania. Najbežnejšou aplikáciou zostáva výroba nástrojov a lisovníc, kde drôtové EDM reže razníky, matrice a dutiny foriem z vopred kalenej ocele a karbidových polotovarov. Výrobcovia leteckého a kozmického priemyslu a zdravotníckych pomôcok sa tiež spoliehajú na drôtové EDM pri výrobe malých, geometricky zložitých súčiastok, kde sú potrebné úzke tolerancie a hrany bez otrepov. Dodávatelia automobilového priemyslu používajú drôtové EDM na výrobu lisovacích foriem a na prototypovanie komponentov predtým, ako sa zaviažu k procesom s vyšším objemom.

Pri hodnotení a Predám EDM stroj na rezanie drôtom , kupujúci by mali zvážiť geometriu dielu (najmä to, či sú potrebné strmé uhly kužeľa), tvrdosť a hrúbku rezaných materiálov, požadovanú povrchovú úpravu a koľko bezobslužnej alebo automatizovanej prevádzky očakáva obchod. Nástrojárne vyrábajúce prevažne ploché komponenty s rovnými stenami môžu byť často dobre obsluhované vysokorýchlostným drôtovým EDM strojom, zatiaľ čo obchody, ktoré pravidelne vyrezávajú lisovacie nástroje s uhlom úkosu, ťažia zo špeciálneho stroja s veľkým kužeľom.

Kľúčový poznatok: Prispôsobenie typu stroja geometrii dielu – najmä požiadavkám na uhol kužeľa a cieľovú úpravu povrchu – je najpraktickejším východiskovým bodom pre výber zariadenia na elektroerozívnu elektroerozívnu prácu.

Porovnanie relatívnej rýchlosti rezania medzi typmi strojov

Rýchlosť spracovania je jedným z prvých faktorov, na ktorý sa manažéri nástrojární pýtajú pri porovnávaní zariadení na drôtovú EDM, pretože priamo ovplyvňuje, koľko dielov dokáže stroj vyrobiť počas výrobného okna. Namiesto uvádzania presných čísel, ktoré sa výrazne líšia v závislosti od materiálu, hrúbky, priemeru drôtu a nastavenia impulzov, je užitočnejšie pozrieť sa na umiestnenie relatívnej rýchlosti každej kategórie strojov na základe ich typického konštrukčného zámeru. Vysokorýchlostné drôtové EDM stroje sú skonštruované predovšetkým pre výkon pri všeobecných vysekávacích prácach. Stredne rýchlostné stroje vymieňajú určitú surovú rýchlosť za jemnejšie ovládanie a dokončovacie priechody s viacerými rezmi. Stroje s veľkým kužeľom sú optimalizované skôr na uhlové rezanie ako na maximálnu lineárnu rýchlosť. Nižšie uvedená tabuľka predstavuje toto relatívne umiestnenie ako jednoduchý ilustračný index, a nie ako namerané výrobné údaje.

Toto horizontálne porovnanie je zámerne znázornené ako relatívny index a nie ako súbor presných výrobných čísel, pretože skutočná rýchlosť rezania na akomkoľvek drôtovom EDM stroji do značnej miery závisí od hrúbky obrobku, tvrdosti materiálu, priemeru drôtu, podmienok preplachovania a špecifických parametrov impulzu zvolených operátorom. To, čo tabuľka ilustruje, je všeobecný dôraz na dizajn každej kategórie strojov: vysokorýchlostné drôtové EDM stroje sú zvyčajne špecifikované obchodmi, kde je prioritou rezanie pri všeobecnej lisovacej práci. Stredne rýchle stroje sú umiestnené o niečo nižšie na čisto rýchlostnom základe, pretože časť ich konštrukčného zámeru je venovaná stratégiám viacerých rezov, ktoré zlepšujú povrchovú úpravu a rozmerovú presnosť, a nie maximalizujú surovú rýchlosť rezania.

Stroje s veľkým kužeľom sú na tomto relatívnom indexe najnižšie nie preto, že sú horšie stroje, ale preto, že ich mechanická konštrukcia – najmä predĺžená dráha horného vedenia potrebná na dosiahnutie strmých uhlov kužeľa – je optimalizovaná skôr pre schopnosť rezania pod uhlom než pre maximálnu rýchlosť rezania rovných stien. Predajňa, ktorá primárne potrebuje ploché razníky a jednoduché vložky razidiel, bude vo všeobecnosti uprednostňovať konfiguráciu s vysokou alebo strednou rýchlosťou, zatiaľ čo predajňa, ktorá pravidelne vyrába raziace matrice s uhlom úkosu, bude oceniť schopnosť skosenia pred okrajovými prírastkami rýchlosti. Čítanie tejto tabuľky spolu so skutočnými výkresmi dielov, ktoré vyrába dielňa, poskytuje oveľa zmysluplnejší základ pre výber stroja ako samotná rýchlosť.

Kľúčový poznatok: Rýchlosť rezania by sa mala zvážiť spolu s požiadavkami na povrchovú úpravu a kužeľ, pretože najrýchlejší stroj na papieri nie je vždy najvhodnejší pre diely so šikmou geometriou.

Odvetvový trend: Rastúce zavádzanie automatizovaného navliekania drôtu a bezobslužnej prevádzky

Jedným z najjasnejších trendov, o ktorých sa v posledných rokoch diskutovalo v odvetví EDM drôtu, je posun smerom k automatizovaným systémom navliekania drôtu, ktoré dokážu po prestávke navliekať drôt automaticky, bez toho, aby operátor musel ručne reštartovať rez. Táto funkcia je dôležitá, pretože neplánované prerušenia drôtu nútili stroje nečinne stáť, kým niekto nezasiahol, čo obmedzovalo, koľko bezobslužnej výroby cez noc alebo cez víkend mohol obchod reálne spustiť. Keď sa automatizované závitovanie stalo spoľahlivejším, viac nástrojární bolo schopných predĺžiť dobu chodu bez obsluhy, najmä pri práci s viacdutinovými formami a dlhých výrobných programoch. Čiarový graf nižšie ilustruje túto všeobecnú trajektóriu skôr ako kvalitatívny trend než ako presnú trhovú štatistiku.

Vzostupná línia v tomto grafe odráža všeobecný vzor, ​​ktorý sa bežne uvádza v obchodných publikáciách a literatúre výrobcov: automatické navliekanie drôtu sa presunulo z prémiovej funkcie, ktorá sa nachádza hlavne na strojoch vyššej kategórie, na niečo, čo sa čoraz viac očakáva dokonca aj na zariadeniach na EDM drôtov strednej triedy. Tento vývoj sleduje spolu so širšími vylepšeniami senzory na detekciu pretrhnutia drôtu, odozvu servoriadenia a konzistenciu filtrácie dielektrickej tekutiny, ktoré v prvom rade znižujú frekvenciu prerušenia drôtu. Keďže dochádza k menšiemu počtu prestávok a tie, ktoré sa vyskytnú, sa riešia automaticky, stroje možno nechať bežať bez dozoru s oveľa menším rizikom zastavenia rezu celé hodiny nečinnosti.

Pre nástrojárne a dielne má tento trend okrem pohodlia aj praktické dôsledky. Predĺžený čas bezobslužného chodu mení spôsob plánovania výrobných plánov, čo umožňuje spustenie zložitých a časovo náročných rezov na konci zmeny a ich dokončenie cez noc. Taktiež presúva zodpovednosť operátora smerom k nastaveniu stroja, programovaniu a overovaniu kvality namiesto neustáleho monitorovania počas samotného rezu. Obchody hodnotia nové drôt EDM stroj Spoľahlivosť automatického navliekania čoraz viac považuje za praktickú, každodennú funkciu a nie za voliteľný doplnok, najmä v zariadeniach s viacerými strojmi s obmedzeným počtom zamestnancov na zmenu.

Kľúčový poznatok: Spoľahlivé automatizované navliekanie drôtu sa stalo praktickým základným očakávaním pre obchody, ktoré chcú predĺžiť dobu chodu stroja bez obsluhy a zlepšiť celkovú flexibilitu plánovania výroby.

Porovnanie atribútov stroja s radarovým zobrazením

Pretože výber drôtového EDM stroja zvyčajne zahŕňa vyváženie niekoľkých atribútov naraz namiesto optimalizácie pre jednu metriku, porovnanie v štýle radaru môže pomôcť vizualizovať kompromisy jasnejšie ako jeden zoradený zoznam. Nižšie uvedená tabuľka porovnáva vysokorýchlostné, stredne rýchle a kužeľové drôtové EDM stroje v rámci piatich bežne vážených atribútov: rozmerová presnosť, kvalita povrchovej úpravy, rýchlosť rezania, schopnosť kužeľového rezania a typická úroveň automatizácie. Každý atribút je hodnotený na jednoduchej relatívnej stupnici od 1 do 5, ktorá odráža skôr všeobecné konštrukčné charakteristiky než konkrétne testované hodnoty z akéhokoľvek jednotlivého modelu stroja. Tento pohľad je určený na podporu smerového rozhodovania, nie na nahradenie podrobného preskúmania technickej špecifikácie.

Prekrývajúce sa tvary v tomto porovnaní radarov ukazujú, prečo žiadna kategória EDM s jedným drôtom nemôže byť univerzálne označená lepšie ako ostatné; každý tvar sa tiahne ďalej pozdĺž osí, ktoré odrážajú jeho hlavný dizajnový účel. Stredne rýchlostný profil siaha najďalej smerom k presnosti a povrchovej úprave, čo je v súlade s jeho úlohou ako kategórie najčastejšie vyberanej na dokončovacie prechody na presných matriciach a formách. Profil s veľkým kužeľom ťahá najviac smerom k osi kužeľovej schopnosti, čo odráža špecializovaný rozsah mechanického pohybu zabudovaného do týchto strojov na rezanie pod uhlom. Vysokorýchlostný profil je umiestnený viac v strede, čo odráža jeho úlohu univerzálneho pracanta a nie špeciálneho stroja pre akýkoľvek jednotlivý atribút.

Čítanie takéhoto radarového grafu je najužitočnejšie, keď obchod uvádza svoju vlastnú prioritnú objednávku pre týchto päť atribútov pred porovnaním strojov. Nástrojáreň vyrábajúca jednoduché vložky s plochými stenami vo veľkom objeme môže najviac zaťažiť rýchlosť rezania a úroveň automatizácie, vďaka čomu je vysokorýchlostná konfigurácia rozumným východiskovým bodom. Presná formovacia dielňa vyrábajúca dutiny s úzkymi toleranciami povrchovej úpravy bude mať pravdepodobne väčšiu presnosť hmotnosti a povrchovú úpravu, čo bude smerovať ku konfigurácii so strednou rýchlosťou. Výrobca lisovníc, ktorý pracuje so strmými uhlami úkosu, bude prirodzene uprednostňovať schopnosť skosenia pred ostatnými atribútmi. Žiadne z týchto pravidiel nie sú absolútne pravidlá, ale radarový pohľad pomáha štruktúrovane zarámovať kompromisnú konverzáciu.

Kľúčový poznatok: Žiadna kategória drôtového EDM stroja nedominuje pri každom atribúte, takže kupujúci získajú najväčšiu hodnotu z porovnania pomocou radarov, keď najprv zhodnotia, ktoré atribúty sú pre ich vlastné diely najdôležitejšie.

Typická distribúcia aplikácií naprieč odvetviami

Drôtové EDM stroje slúžia pomerne širokému prierezu výrobných odvetví, aj keď práca s nástrojmi a zápustkami zostáva z veľkej časti najbežnejším prípadom použitia. Šiškový graf nižšie predstavuje ilustratívnu distribúciu bežných oblastí použitia drôtového EDM na základe všeobecných vzorcov používania v priemysle, a nie na základe konkrétneho meraného prieskumu. Jeho cieľom je poskytnúť čitateľom priamy kontext o tom, kde sa technológia drôtového EDM najviac používa, takže tímy obstarávateľov a manažéri nástrojární môžu porovnávať svoj vlastný vzor používania so všeobecným obrazom odvetvia.

Nástrojová a lisovacia práca, vrátane lisovacích lisovníc, vytláčacích lisovníc a dutín vstrekovacích foriem, má najväčší podiel na tomto názornom členení, ktoré sa zhoduje s pôvodom drôtového EDM ako procesu obrábania vyvinutého špeciálne na presné a opakovateľné rezanie kalenej nástrojovej ocele. Aplikácie v letectve a kozmonautike predstavujú zmysluplný sekundárny segment, najmä preto, že schopnosť drôtového EDM rezať zložité profily vo vysokopevnostných zliatinách bez vyvolania tepelnej deformácie vyhovuje požiadavkám na tesné tolerancie bežné v turbínach a konštrukčných komponentoch. Výroba zdravotníckych pomôcok sa tiež rozrástla do pozoruhodnej špecializovanej aplikácie, najmä pre malé, zložité časti, ako sú komponenty chirurgických nástrojov, kde sú dôležité hrany bez otrepov a rozmerová presnosť.

Zostávajúci podiel, zoskupený ako automobilové a iné aplikácie, zahŕňa výrobu lisovacích foriem pre panely karosérie a držiaky, ako aj všeobecné prototypové práce v rôznych odvetviach. Táto širšia kategória má tendenciu viac kolísať s celkovou úrovňou výrobnej činnosti ako špecializovanejšie segmenty nástrojov a lisovníc a letectvo, pretože dopyt po prototypoch často sleduje vývojové cykly nových produktov. Obchody, ktoré primárne slúžia zákazníkom v oblasti automobilového priemyslu alebo všeobecných prototypov, môžu zistiť, že ich vlastný mix aplikácií sa viac prikláňa k tomuto segmentu, než je tu znázornená ilustračná distribúcia, čo je normálne vzhľadom na to, aké rôznorodé môžu byť zákaznícke základne v rôznych regiónoch a priemyselných zoskupeniach.

Kľúčový poznatok: Výroba nástrojov a zápustiek zostáva hlavnou aplikačnou oblasťou technológie EDM drôtu, pričom práca v oblasti letectva a zdravotníckych zariadení tvorí zmysluplné špecializované segmenty.

Návod na údržbu pre spoľahlivý dlhodobý výkon

Dôsledná údržba je to, čo zabezpečuje presné rezanie drôtového EDM stroja počas rokov používania vo výrobe a väčšina nižšie uvedených postupov sú štandardné odporúčania, ktoré sa nachádzajú v servisnej dokumentácii výrobcu a osvedčených postupoch v nástrojárni, a nie špecializované techniky jedinečné pre akúkoľvek jednotlivú značku.

1. Pravidelne kontrolujte a vymieňajte vodiace lišty drôtu, pretože opotrebované vodiace lišty priamo ovplyvňujú presnosť rezu a môžu časom spôsobiť nekonzistentnú šírku rezu.
2. Monitorujte odpor dielektrickej kvapaliny a výkon filtrácie, pretože kontaminovaná alebo nesprávne upravená kvapalina znižuje stabilitu rezania a môže urýchliť opotrebovanie komponentov.
3. Pravidelne kontrolujte kalibráciu napätia drôtu, pretože nekonzistentné napätie je bežným prispievateľom k neplánovaným prerušeniam drôtu počas dlhých jázd bez dozoru.
4. Vyčistite a skontrolujte napájacie kontakty, ktoré sa opotrebúvajú nepretržitým elektrickým výbojom a môžu ovplyvniť konzistenciu iskry, ak sa neudržiavajú.
5. Overte presnosť polohovania osi na plánovanom základe pomocou vhodného meracieho zariadenia, najmä po akejkoľvek významnej údržbe alebo výmene komponentov.
6. Udržujte prostredie stroja primerane stabilné z hľadiska teploty, pretože teplotné výkyvy môžu ovplyvniť opakovateľnosť rozmerov pri presnom rezaní.

Začlenenie týchto kontrol do plánu rutinnej údržby, namiesto toho, aby sa problémy riešili len reaktívne, pomáha znižovať neplánované prestoje a podporuje konzistentnú kvalitu dielov počas výrobných sérií. Nástrojárne, ktoré dokumentujú intervaly údržby a sledujú históriu výmeny vedenia drôtu alebo kontaktov, majú tiež tendenciu zachytiť vznikajúce problémy skôr, než ovplyvnia tolerancie hotových dielov.

Výber zariadenia z a výrobca drôtového EDM s racionálnym dizajnom produktu a konzistentnými postupmi testovania kvality tiež zohráva významnú úlohu v dlhodobej spoľahlivosti. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, špecializovaný výrobca s dlhoročnými skúsenosťami v oblasti výskumu, vývoja a výroby elektrických výbojových obrábacích zariadení a špeciálnych zariadení na spracovanie, aplikuje testovanie presnosti polohovania na každý obrábací stroj predtým, ako opustí továreň, čo je jeden praktický spôsob, ako výrobcovia pracujú na podpore konzistentnej kvality výstupu pre zákazníkov počas životnosti zariadenia. Sortiment spoločnosti zahŕňa sériu strednorýchlostných drôtových rezacích strojov PS-C a DK77-BC, vysokorýchlostných drôtových rezacích strojov DK77-A a DK77-B sériu DK77-D sériu veľkých kužeľových drôtových rezacích strojov s výrobkami predávanými na domácich trhoch a vybranými modelmi vyvážanými do krajín západnej, juhovýchodnej Ázie a Ázie.

Kľúčový poznatok: Plánovaná údržba vodiacich líšt drôtu, dielektrická filtrácia a kalibrácia napätia drôtu je základom pre udržanie presného, ​​opakovateľného výkonu elektroerozívnej elektroerozívnej elektroerozívnej práce v dlhodobom horizonte.
